沸石的基本改性方法及常用原料

[发布日期：2023-04-07]　浏览：95次

常用改性原料：氯化钠、稀盐酸、硝酸、氢氧化钠、硫酸。

改性溶液含量：稀盐酸、硝酸、氢氧化钠、硫酸等均为（3%左右）；氯化钠溶液含量约5%左右（氯化钠为工业盐）配比：沸石和改性溶液的体积比1:2—1:3

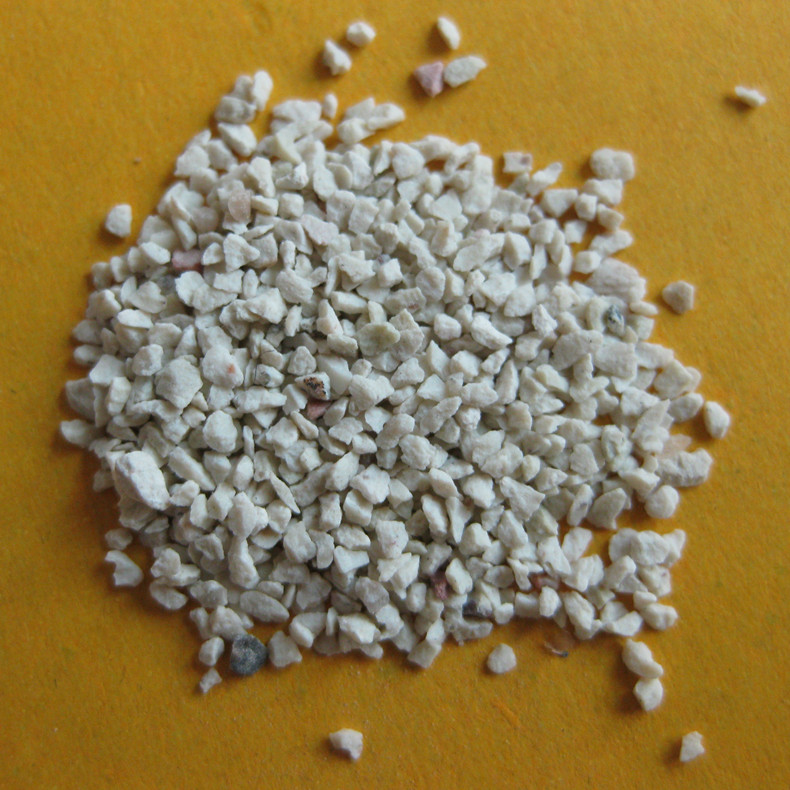

改性方法：浸泡法，沸石破碎成一定粒度后筛分均匀、且除粉干净后，将相应的沸石颗粒浸泡，时间一般不超过4个小时；可完全改性的沸石粒径一般不超过6mm（沸石颗粒过大改性效果不理想）。改性后的沸石应用清水反冲洗约30分钟，冲洗干净后可自然晾干或烘干。

沸石的活化：活化沸石是将常用的改性沸石预热后（预热温度不超过200度，预热时间约半小时）焙烧（不超过480度温度过高将破坏沸石孔道结构），焙烧时间2-4小时。

注：针对不同的处理对象应采取不同的改性溶液进行改性。
